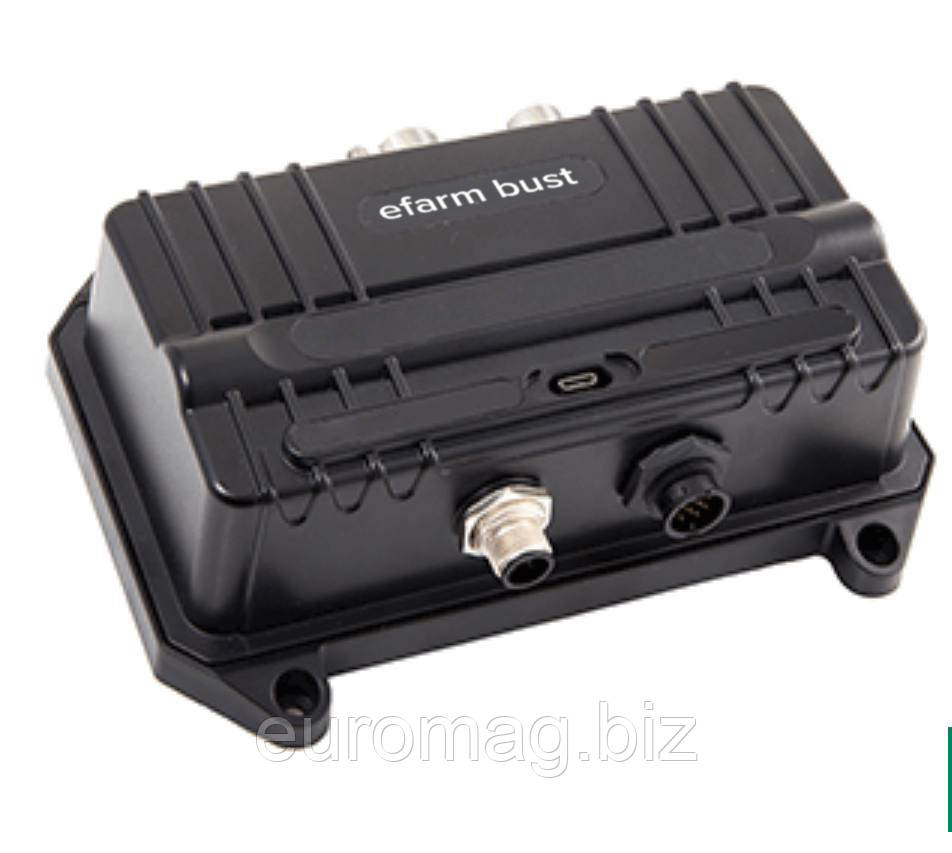

Блок управління Еfarm Hydro. Система контролю внесення рідких добрив Еfarm Hydro

Блок управління Еfarm Hydro від системи контролю внесення рідких добрив Еfarm Hydro

Опис виробу та його призначення

1. Опис системи Еfarm Hydro.

Система «Баст» призначена для контролю внесення рідких добрив всіх видів та послідуючого аналізу його ефективності. Керування системою виконується з Android-пристрою, операційною системою версії 5.0 та вище.

Користувачеві буде доступна наступна інформація:

• Фактичний вилив л/га
• Фактичний вилив л/хв
• Тиск в системі (при умові встановлення сенсору тиску)
• Залишок рідини в баку
• Швидкість
• Статистика з можливістю вибору умов сортування
• Пройдений шлях (по конкретному полю)
• Оброблену площу (по конкретному полю)
• Меню агронома
• Меню механізатора

Керування норми відбувається пропорційним електроклапаном.

Керування протоком рідини відбувається секційними електроклапанами (двоходовими та триходовими).

Додатковими чутливими елементами системи є індуктивний сенсор швидкості, імпульсний витратомір та сенсор тиску.

2. Технічні характеристики системи

·         Тип системи - електронна

·         Операційна система контролю - Android 5.0 та вище

·         Напруга живлення  - 12...15 В

·         Максимальний струм - 2,5 А

·         Захист від перевищення напруги - Так

·         Захист від зміни полярності - Так

·         Діапазон робочих температур, °C  +5...+55

·         Підтримка витратоміра - електромагнітний, імпульсний

·         Сенсор швидкості - індуктивний

·         Чутлива зона сенсору швидкості    2 – 8 мм

·         Кількість секцій - 5 (з можливістю розширення)

·         Керування тиском - пропорційний клапан (можливе  встановлення додаткового обладнання для керування  електронасосом)

·         Режим контрольованого доступу  - Так

·         Діапазон норми внесення - 10...1500

·         Похибка вимірювання сенсором тиску-  ±0,5 %

·         Контроль тиску - 0...10 бар

·         Допустиме відхилення діапазону внесення - ±5 %

·         Автоматична подача рідини при початку руху  - Та к

·         Контроль відхилення від заданої норми внесення - Так

·         Збереження часу вимірювання  - Так

·         Розрахунок пройденої дистанції - Так

·         Розрахунок обробленої площі - Так

·         Базова комплектація системи - Додаток, блок керування, сенсор швидкості, поточна інструкція

3 Склад та схема підключення Еfarm Hydro

1. Основна схема підключення системи.

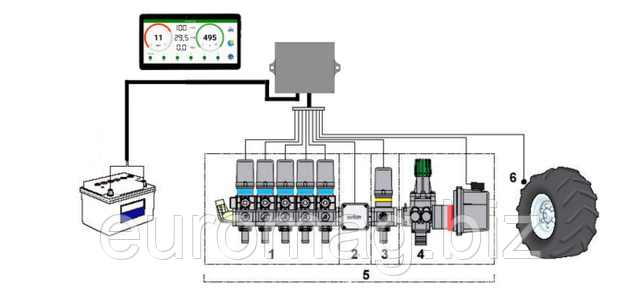

Рис. Система Баст. Монтажна схема Системи контролю внесення рідких добрив efarm bast.

1 – секції; 2 – витратомір; 3 – пропорційний клапан; 4 – регулятор тиску з головним

клапаном; 5 – розподільник в зібраному стані; 6 – місце кріплення сенсору швидкості.

Увага! При необхідності система Еfarm Hydro може комплектуватися блоком  керування гідравліки агрегату та розширенням кількості робочих секцій.

Роз'єм 1 повинен керувати клапаном, з'єднаним з 1-ю секцією штанги;

З'єднайте роз'єм «1» до клапана «1», а потім всі інші роз'єми по зростанню зліва направо: секція штанги «1» розташована в крайньому лівому положенні, якщо дивитися на машину ззаду.

Найменування контакту  - З’єднання

·         G - головний електроклапан

·         M - манометр

·         P - пропорційний електроклапан

·         F - витратомір

·         S - сенсор швидкості

·         1 секційний електроклапан

·         2 секційний електроклапан

·         3 секційний електроклапан

·         4 секційний електроклапан

·         5 секційний електроклапан

Інтерфейс Еfarm Hydro

1. Інтерфейс. Рис. Робочий екран контролю виливу
