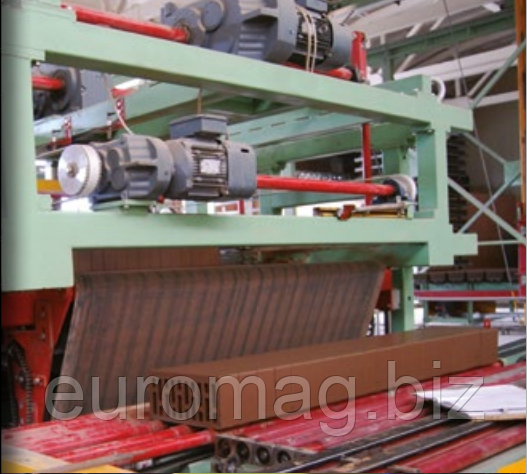

Комплекс багатострунного різання цегла містить однострунний і багатострунний різальні автомати, пришвидшувальний конвеєр і конвеєр розсувки сирця.
Однострунний різальний автомат — пристрій, що складається зі зварної рами, у який укладений привод для рухомої гумки, і підтримує рогангу. Призначений для різання бруса на мірні заготівки перед подаванням на багатострунний різальний автомат. Може також використовуватися як самостійна одиниця обладнання для різання пластичного бруса на заготівки, але без можливості торцювання країв бруса.
Конвеєр прискорює являє собою стрічковий стаціонарний транспортер періодичної дії. Призначений для відриву мірного бруса від однострунного різчика та передавання його до багатоструменного.
Багатострунний різальний автомат призначений для різання мірного бруса після однострунного різчика на вироби та передавання їх далі для розсувки. Конструкція різчика забезпечує випуск лицьової цегли, накатку фасок із трьох/чотирьох сторін та очищення різальних струн. Пристрій для натягування струн дає змогу швидко замінити струну, що луснула. Різчик може комплектуватися змінними вузлами для отримання цегли різних розмірів.
Конвейєр розсувки сирця — ролико-ременний стаціонарний транспортер періодичної дії, призначений для приймання цегли-сирця від багатострушеного різчика та передавання його врозбіжку з певним кроком для укладання на сушильну рейку.
Налаштування алгоритму роботи, контроль і керування комплексом здійснюється за допомогою системи керування на базі програмованого контролера із застосуванням частотних перетворювачів. Комплекс багатострунного різання може бути додатково укомплектований пристроєм для нанесення торкрету та рустикації.
Технічні характеристики rомплексу багатострунного різання цегла
Модель |
МРА-14/3 |
МРА-16/4 |
МРА-22/3 |
Продуктивність, тис. шт. /год (макс) |
7 |
8 |
8-10 |
Кількість одинарних цеглин у брусі, шт. |
14 |
16 |
22 |
Кількість фасок, шт. |
3 |
4 |
4 |
Висота виробу сирця, мм |
60 – 130 |
||
Час циклу різання одного бруса, з |
8 – 12 |
||
Встановлена потужність, кВт |
7,6 |
7,6 |
13,35 |
Тиск повітря в мережі, МПа |
0,4 – 0,6 |
||
довжина, мм |
3200 |
3678 |
3500 |
ширина, мм |
1750 |
2953 |
3450 |
висота, мм |
2160 |
2282 |
2350 |
Маса, кг, не більш ніж |
2600 |
2800 |
3600 |
- Ціна: Ціну уточнюйте
