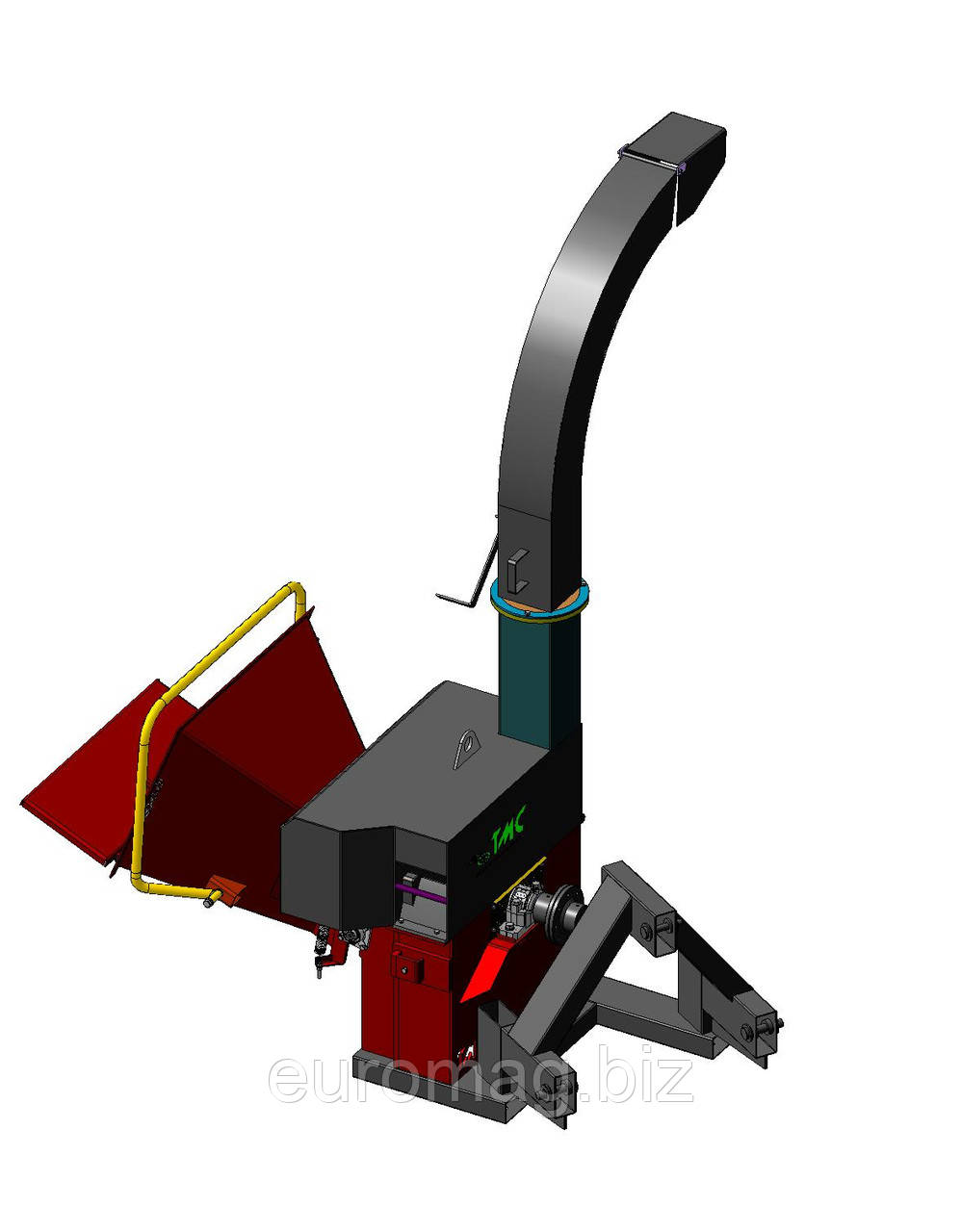

Рубільна машина двоножева РМ 03-2

Технічна характеристика виробу

1. Габарити (Д×Ш×В), мм,.................................    2057х1970х2830

2. Привод вузла дроблення......................................................     ВОМ

3. Продуктивність, м3/год....................................................   2-6

4. Діаметр диска, мм............................................................    800

5. Макс. висота викидання тріски, м.......................................   3,0

6. Кут повороту труби для викидання води.........   360˚

7. Подавання деревини в бункер..........................................   ручна

7. Швидкість подавання деревини, м/с..........................................    0÷0,8

8. Об'єм оливи в гідросистемі, л..................................   10

9. Тиск оливи в гідросистемі не більше...............   140 бар

10. Марка гідравлічної оливи..................................  МГЕ 46В (HLP 46)

11. Розміри фракції тріски на виході:

довжина, мм........................................................................    15–40

ширина, мм.........................................................................    10–20

товщина, мм..................................................................   5–10

Пристрій і принцип роботи

Складається з таких механізмів:

- Ротор;

- механізм захоплення;

Ротор використовується як рубільний елемент, який наводиться в рух від ВОМ (вал відбору потужності трактор МТЗ 80-82).

Механізм захоплення призначений для подавання матеріалу в зону рубки.

Рубільна машина являє собою пристрій, призначений для подрібнення деревних відходів. Розглянемо конструкцію й принцип роботи цієї машини. В її основі лежить зварна металева рама, яка несе все навантаження і стабілізує вібрацію від двигуна.

На корпусі машини зроблені посадкові майданчики для встановлення підшипників вала. На одному його кінці — ВОМ. На диску кріпляться два ножі, а контр-ніж встановлений у корпусі машини. На другому кінці вала розміщений шків привода оливної помпи, що передає олію до гідромотора та гідр розподільника. До корпусу машини монтується також завантажувальний бункер і механізм подавання (ролики). На кришці корпусу встановлюється труба для видалення подрібненої сировини із зони різання, водночас напрямок і висота його викидання регулюється заслінкою.

Відходи завантажуються оператором у бункер, де два ролики, обертаючись, спрямовують відходи в робочу зону. Кожен затяжний ролик має окремий привод від реверсивного гідромотора. Це необхідно в разі невідповідності розмірів відходів габаритам вікна завантажувального бункера. У цьому разі необхідно відвести важіль гідр розподілювача в нейтральне, а потім зворотне положення. Верхній ролик підпружинений, що дає змогу подавати матеріал діаметром від 10 до 160 мм будь-якої довжини. Швидкість обертання роликів змінюється за допомогою регулятора тиску, що дає змогу впливати на продуктивність і розміри фракції тріски на виході. Диск під час обертання подрібнює шматки деревини на тріски, яка викидається повітряним потоком у трубу.
