Екстрактор грунтового розчину Акватрек, серія ECO, модель E

Екстрактор ґрунтового розчину AQUATEC (так звана вакуумна свічка; лізиметр; солютер; Suction
Lysimeter, Soil Solution Extractor) призначений для оперативного вилучення ґрунтової води (витяжки) безпосередньо із ґрунту зони кореневої системи рослин в польових умовах.

Швидке аналізування ґрунтового розчину дозволяє встановити рН (кислотність/лужність), ЕС (питому електропровідність, що характеризує загальний уміст солей), аніонно-катіонний склад основних елементів живлення, уміст мікроелементів в ґрунті / субстраті.

Використання відбірника ґрунтової води особливо стає в нагоді виробникам тепличної продукції.
Збирання, подальше аналізування та коригування поживного розчину ґрунту або субстрату проводиться оперативно і дає змогу отримувати достовірні дані.


Екстрактори зазвичай встановлюють на різних глибинах ґрунтового профілю для контролювання зміни концентрації ґрунтового розчину по глибині. Їх розташовують поряд з тензіометри – вологомірами ґрунту.

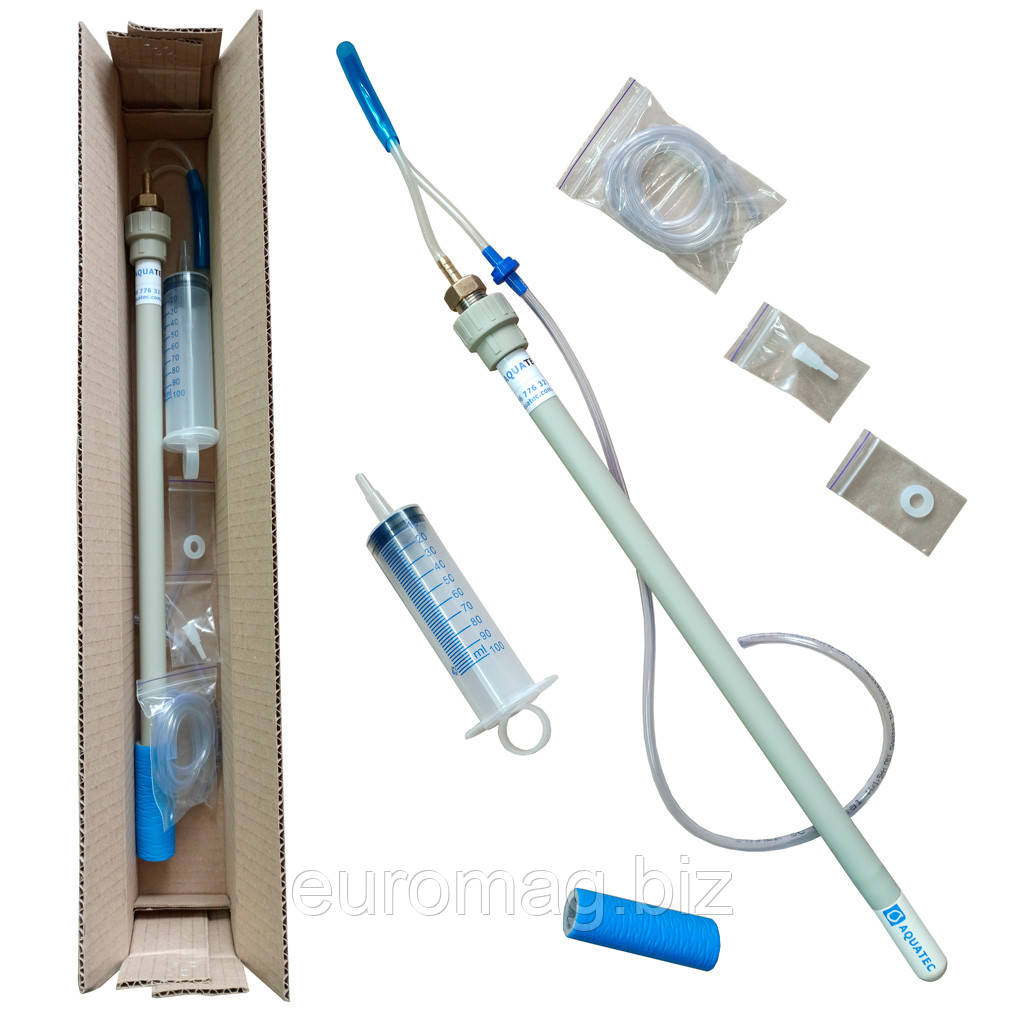

Екстрактор AQUATEC складається із керамічного зонду, камери для надходження ґрунтової води, ручного вакуумного насосу (екстракційного шприца).

Ґрунтові екстрактори можуть застосовуватися:

• у сільськогосподарських посівах, насадженнях відкритого ґрунту, закритого (захищеного) ґрунту: теплицях, оранжереях, зимніх садах, контейнерах, горщиках тощо;

• за краплинного зрошення, дощування, поверхневого способу поливу систем зрошення;

• для овочевих культур і картоплі, баштанних культур, багаторічних плодових садів, виноградників, хмільників, ягідників, розсадників, олійно-білкових, ефіроолійних, горіхоплідних, цитрусових культур, квітників, насаджень лікувальних трав, а також польових культур (зернові, технічні, кормові культури, багаторічні трави) тощо;

• в різних типах ґрунту, субстраті;

• для наукових досліджень.

Мікропористий керамічний зонд екстрактора характеризується водопроникністю, що визначає швидкість надходження ґрунтового розчину до екстрактора. Ця швидкість залежить від створеного тиску в камері пристрою, складу твердої фази, вологості, температури ґрунту та ін. Швидкість надходження ґрунтового розчину становить близько 0,05-1,0 мл/хв.

Екстрактори AQUATEC мають модифікації (маркування): Е20 – екстрактор з робочою глибиною встановлення 20 см – відстань від поверхні ґрунту до центру керамічного зонда екстрактора; Е40 – екстрактор з робочою глибиною встановлення 40 см. І далі через 20 см до 100 см.

• прості за конструкцією і доступні для виробничого використання пристрої у землеробстві;

• допомагають вилучити ґрунтовий розчин безпосередньо із зони кореневої системи рослин в польових умовах для проведення його швидкого тестування-дослідження (за наявності експрес-лабораторії);

• нова концепція моніторингу ґрунту дає можливість агровиробникам отримувати всю необхідну інформацію щодо потреби рослин у поживних речовинах;

• низькі затрати праці під час управління поживним режимом ґрунту;

• висока надійність та динамічність.

Принцип дії екстрактора

Принцип дії заснований на властивості мікропористого керамічного зонда пропускати ґрунтову воду з розчиненими речовинами. Під час взаємодії стінок керамічного зонда з ґрунтом, завдяки утвореному розрідженню вакуумним насосом, ґрунтова вода з ґрунту переміщується до камери пристрою. Цей процес спрямований до встановлення рівноваги між потенціалами води у камері екстрактора і вологи у ґрунті.



Місця встановлення екстракторів залежать від організації ділянки вирощування с.-г. культур, наявності зрошення, в т. ч. від способу і техніки поливу, конструкцій систем зрошування. Глибина встановлення і кількість екстракторів в одному місці (точці) контролю залежить від виду та фази розвитку рослин. Екстрактори встановлюють у зонах зволоження ґрунту на різних глибинах профілю, як правило, стаціонарно на весь вегетаційний період рослин.

Для встановлення екстрактора пробурюють отвір в ґрунті ручним буром AQUATEC, не ущільнюючи і не розпушуючи його стінки (!), на необхідну робочу глибину. Глибину розраховують від поверхні ґрунту до центру керамічного зонду екстрактора.

Найкращі умови для створення тиску в екстракторі і відбирання ґрунтового розчину створюються, коли вологість ґрунту у зоні зволоження коливається у межах від 90 % НВ до НВ (найменша вологомісткість ґрунту – гранично польова), тобто коли сформовано максимальну зону зволоження.
